关于防辐射性能测试仪的介绍

2020-09-26 10:37:25

金百利·(中国区)有限公司官网
       随着现代科技的高速发展，一种看不见、摸不着的污染源日益受到各界的关注，这就是被人们称为“隐形杀手”的电磁辐射。一般来说，雷达系统、电视和广播发射系统、射频感应及介质加热设备、射频及微波医疗设备、各种电加工设备、通信发射台站、卫星地球通信站、大型电力发电站、输变电设备、高压及高压输电线、地铁列车及电气火车以及大多数家用电器等都是可以产生各种形式、不同频率、不同强度的电磁辐射源。电磁辐射对人体造成不同程度的危害。需要加强电磁辐射防护观念的普及和防护技术以及防护材料的开发。
金百利·(中国区)有限公司官网
【适用范围】

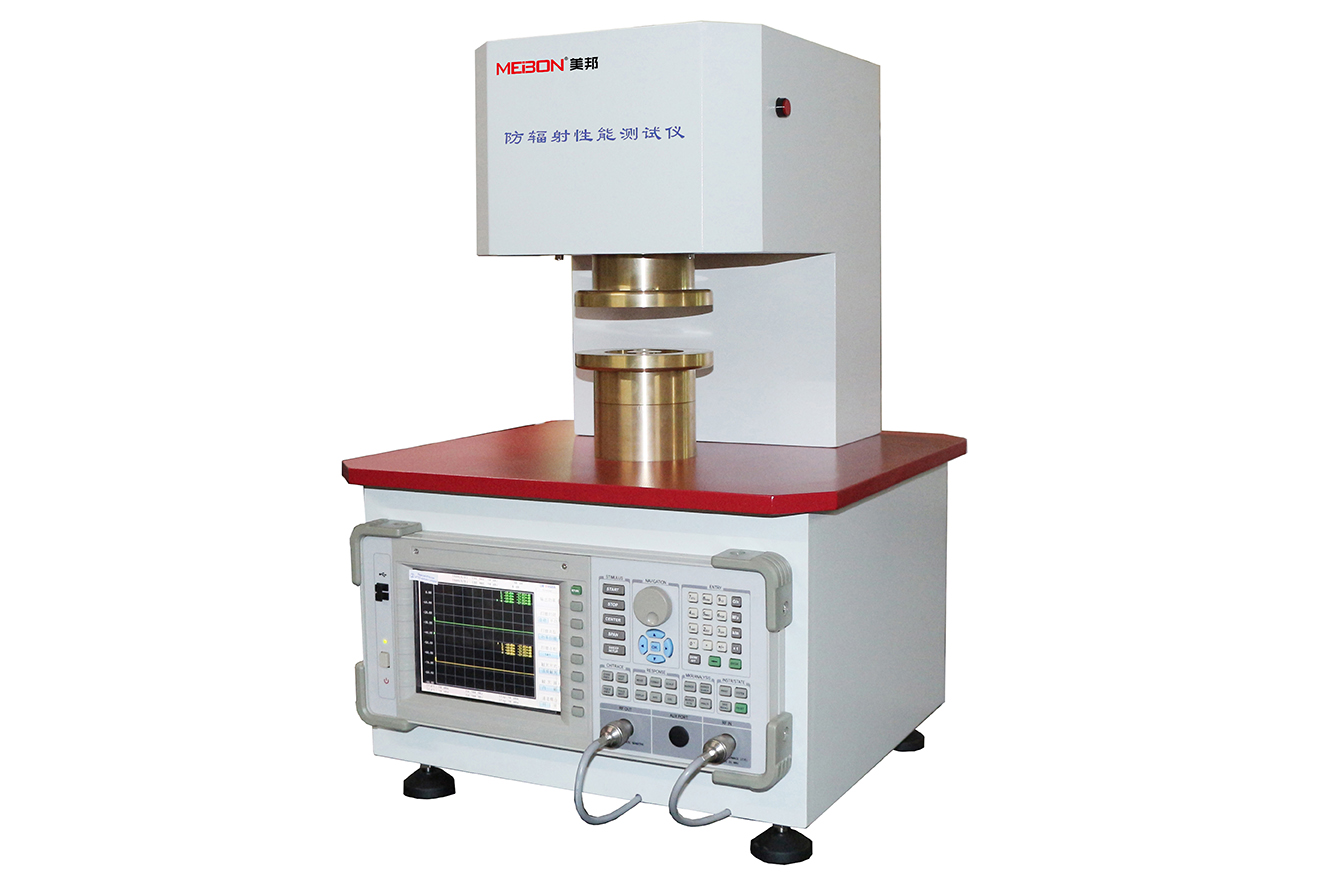

YG913防辐射性能测试仪用于纺织品、塑料布、金属薄板、非导电材料表面 层或镀层、金属网、导电膜、导电玻璃、导电介质板等电磁屏蔽材料的电磁屏蔽效能的测试（法兰同轴法）。
【符合标准】
GB/T 23326 不锈钢纤维与棉涤混纺电磁波屏蔽本色布
GB/T 25471 电磁屏蔽涂料的屏蔽效能测量方法
SJ 20524 材料屏蔽效能的测量方法 ASTM 4935 等
【技术参数】
1、信号源
   测试频率范围：300KHz～3000MHz
   频率稳定度：≤±5×10-6
   频率分辨率：1Hz
   信号纯度：≤-65dBc/Hz(偏10KHz)
   输出电平：-45dBm～+10dBm
   电平准确度：≤±1.5dB（25℃±5℃、-45dBm～+5dBm）
   谐波抑制比：≥30dB(1MHz～3000MHz)、≥25dB(300KHz～1MHz)
   方向性：≥50dB（矢量校准后）
   功率扫描：-8dBm～+5dBm
   系统阻抗：50欧姆
2、接收机
   频率范围：300KHz～3000MHz
   分辨率带宽：100Hz～20KHz
   动态范围：≥95dB（RBW=1KHz）
   输入电平：+10dBm
   输入损坏电平：+20dBm（直流+25V）
   端      口：驻波比≤1.2
3、仪器原理

金百利·(中国区)有限公司官网

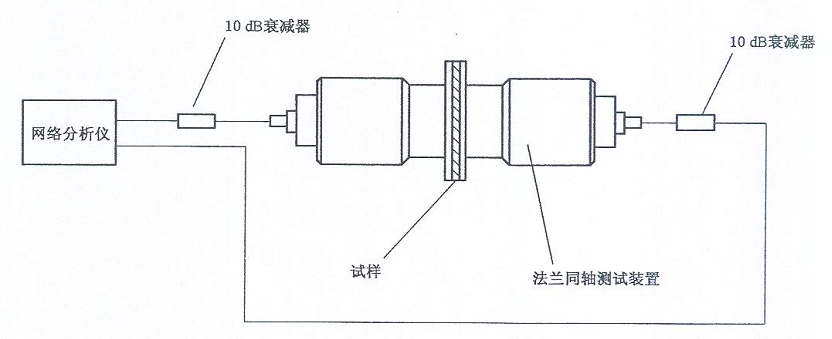

结构图
1、屏蔽效能（SE）
在同一激励电平下，有屏蔽材料与无屏蔽材料时所接收到的功率或电压之比的对数；公式如下：
   VO—无屏蔽材料时的接收电压；
   VI—有屏蔽材料时的接收电压；
   PO—无屏蔽材料时的接收功率；
   PI—有屏蔽材料时的接收功率；
2、测试过程
按标准GB/T 25471-2010要求，取裁试验和调湿后；先用参考试样在多频率点进行测量，在每个频率记录接收值PO(或VO)，再换上测量试样在多频率点进行测量，在每个频率记录接收值PI(或VI)；用上面公式计算屏蔽效能。

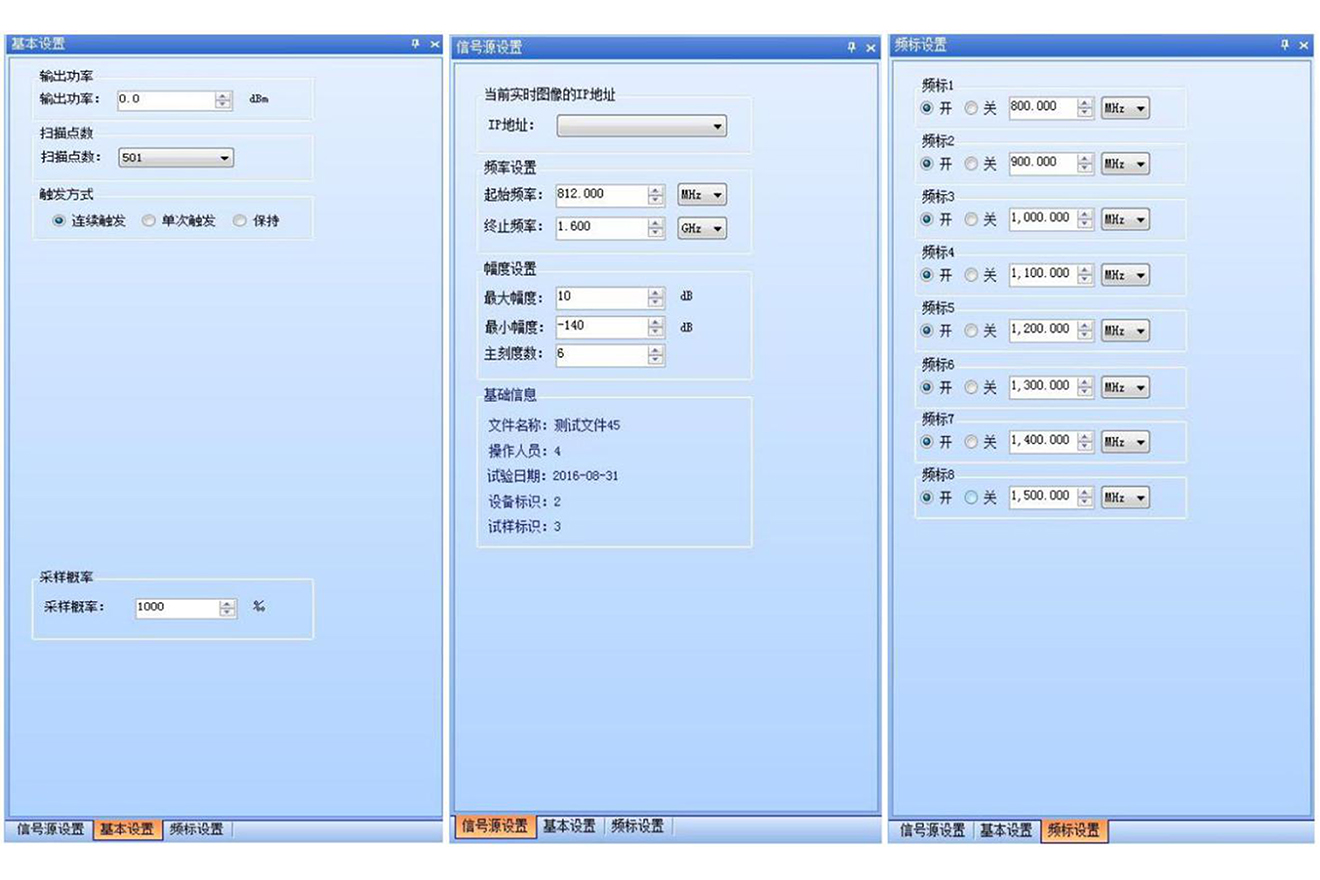

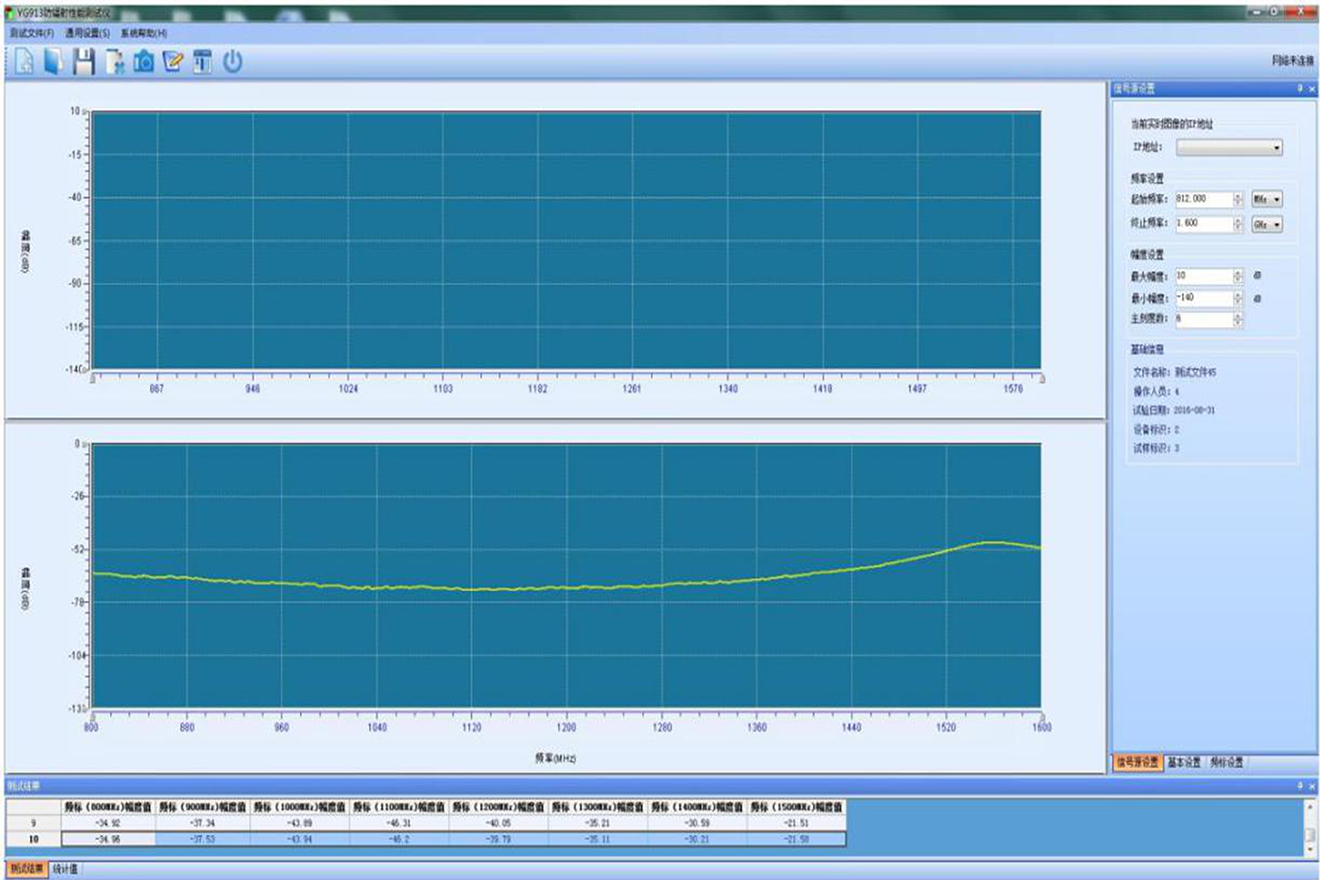

【软件界面】
金百利·(中国区)有限公司官网
金百利·(中国区)有限公司官网
部分图片来源于网络
